氣動延時控制箱——這是永嘉久鼎自控設備有限公司開發生產的的一款手動氣控延時開關閥門控制系統,是專門針對煤礦﹑化工﹑及對防爆有極高要求的場所的配套產品。最大特點就是不用電源,靠控制氣源流量而達到延時效果,從而控制閥門的限時開關。他能為我們未來的工業自動化帶來什么呢?
下面我們來對著款新產品做一個全面的了解
主要結構圖 (可按客戶要求定制相似功能產品)
圖 一 圖 二 圖 三
圖 四 圖 五 圖 六
1 . 本產品外箱用3mm不銹鋼制造,抗壓防損耐腐蝕性能極好,能有效保護箱體內工作元件不受外部惡劣環境影響。箱體背面配有四個螺栓能夠固定安裝。

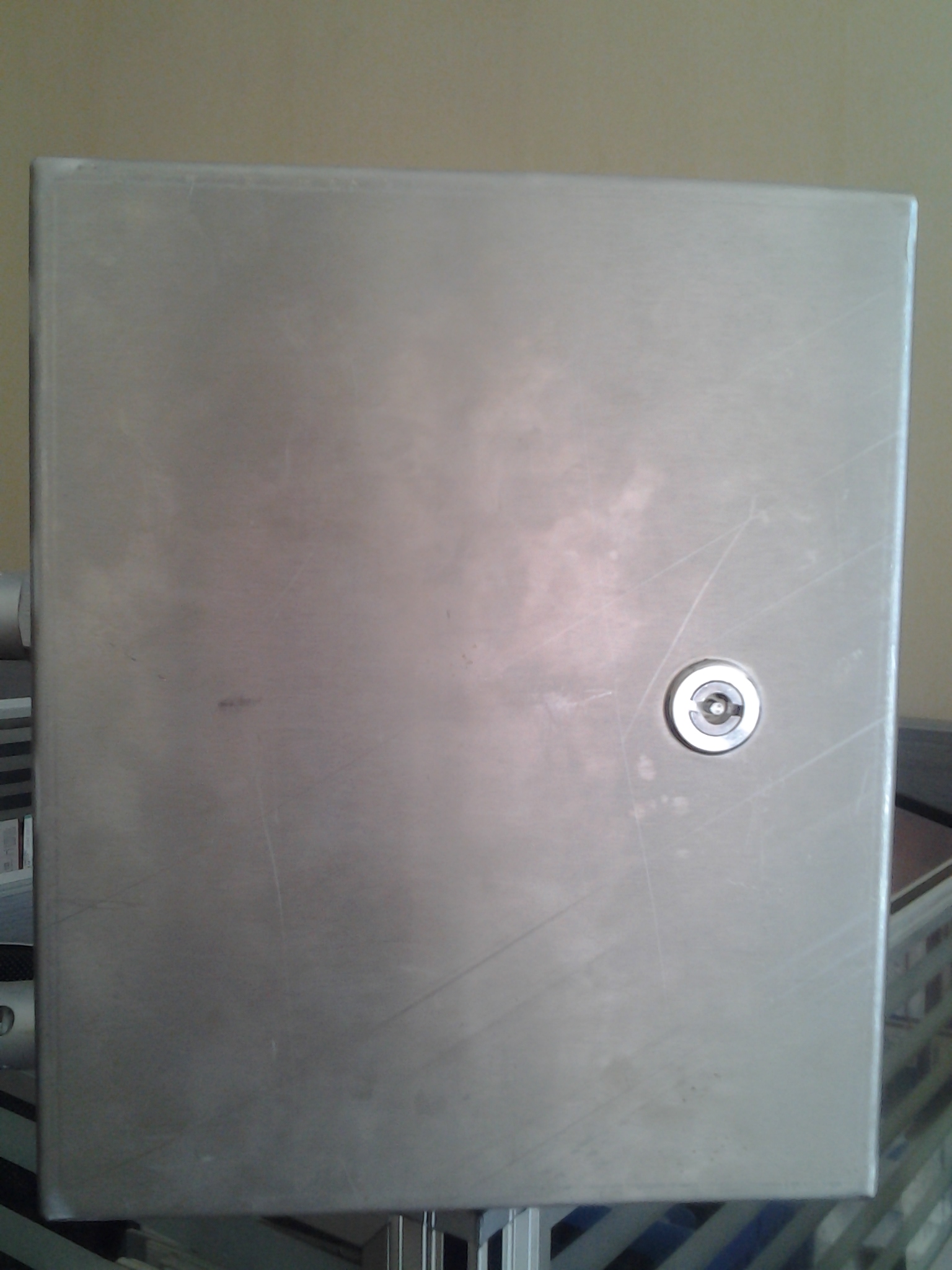

2 . 箱體配有帶鎖開關門,方便檢修系統設備,開關門經過密封設計,關閉時箱體能達到全密封狀態。

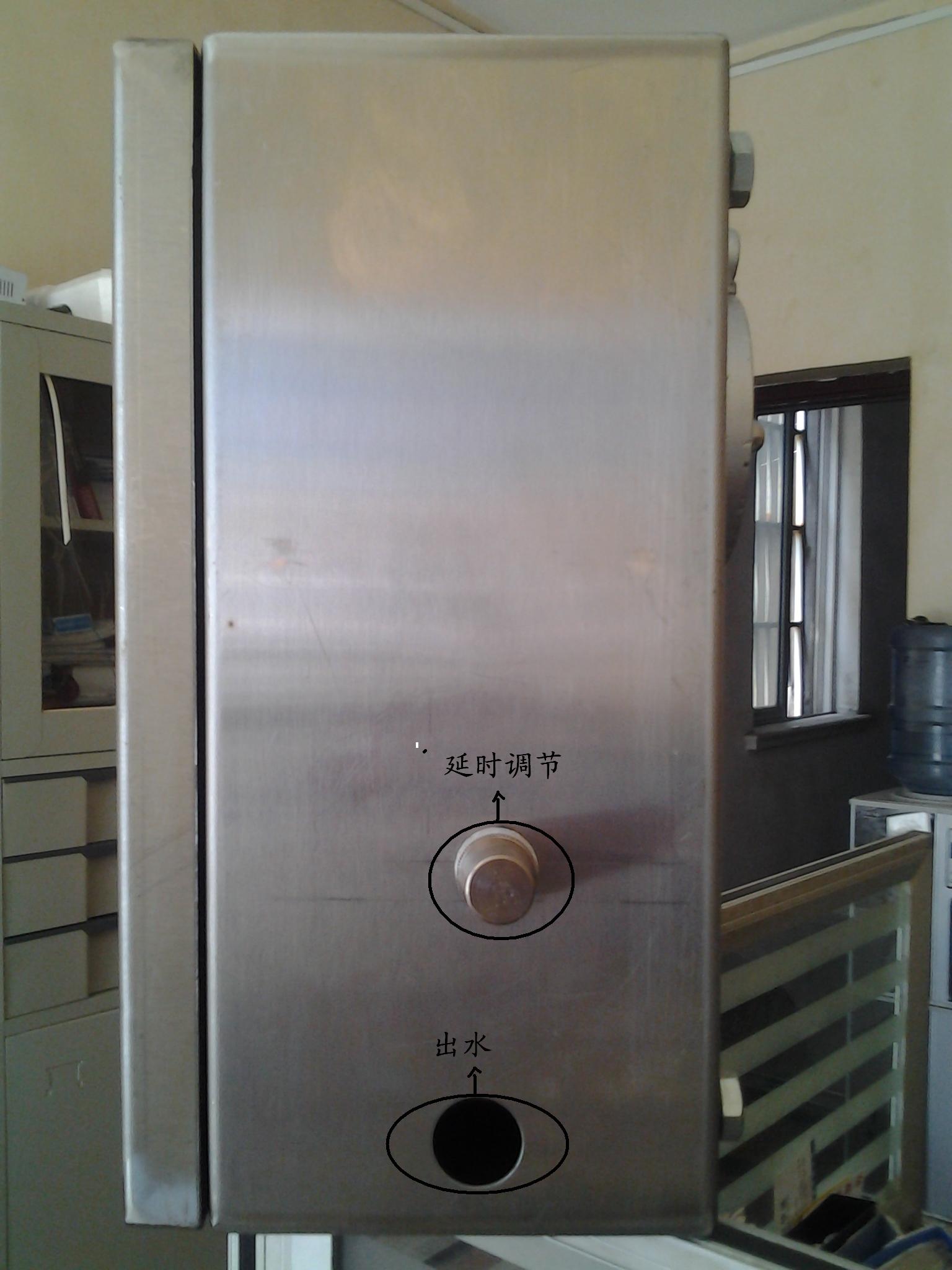

3 . 箱體左側有一個氣源進口端(上)和一個介質進口端(下)(見圖一),右側有一個介質出口端(下)和一個延時調節鈕(上)(見圖四)
4 . 箱體后面有一個開關操作盤,逆時針旋轉開關閥門,操作盤上下各有一個扣環,系上繩索可遠距離雙向控制。(見圖六)
5 . 箱體內由氣源減壓閥、機械閥、延時換向機構、氣動閥門用不銹鋼管經合理設計連接而成。
氣動延時控制箱工作原理
工作原理示意圖
1.氣源接通經減壓閥固定氣壓,由減壓閥出氣一分為二A和B路,A路氣源連接延時系統,此時D路氣源通氣C路失氣,氣動執行器打開閥門水管暢通。在此過程B路開關處于開啟狀態 , B管處于通氣狀態.
2.逆時針旋轉箱體外的控制盤,軸承旋轉帶動箱體內的擋塊做向右下壓運動,擋塊壓迫開關按鈕,B路管失氣,延時換向系統工作轉換氣源,此時D路失氣C路通氣,氣動執行器反向運動關閉閥門水管不通。以上過程在一秒之內能夠完成。
3.停止旋轉控制盤,旋轉盤會自動回位,B管開關失去壓迫自動彈簧復位打開開關,B路管通氣向延時換向系統輸氣,在設定的時間(可調節延時鈕設定延時時間)延時換向系統內氣窗達到相應壓力,延時換向系統工作轉換氣源,此時D路氣源通氣C路失氣,氣動執行器重新打開閥門水管暢通。
氣動延時控制箱技術參數
1 . 延時時間 1-180秒(可根據客戶要求定制時間)
2 . 氣源壓力 0.4-0.8Mpa
3 . 介質壓力 1.6 Mpa (可定制其他壓力)
4 . 閥門通徑 DN15-DN50(其他通徑可定制)
5 . 防護等級 IP65
氣動延時控制箱的應用案例
煤礦礦區水霧降塵設備應用:
控制器側面裝有進氣閥、進水閥、出水閥及兩側各有一根控制拉線。面板上方裝有水幕停噴延時旋鈕和一塊用于觀察延時范圍的壓力表??刂破鲀鹊乃y正常狀態是開啟的,因而平時控制器是處于工作狀況,當有人需要通過時,拉動控制拉線打開控制氣源,氣動控制機構關閉水閥,水幕因無水停止噴霧,人員通過。當延時時間到后,繼續噴霧降塵。在水閥關閉的同時,氣動延時機構開始工作,按設定的延時保持水閥的開啟。
綜上所述,我們對氣動延時控制箱這款產品已經有了一個深層的了解,但對他在我們的工業自動化發展中有何影響,我們拭目以待。
